Schiene Twinx - Montageanleitung

Die dünnste Schiene Twinx hat eine spezifische Montageart: das durchgebohrte Profil.

Einkauf der Schienen:

Das System wird in Komponenten verkauft, die man in eine Baugruppe aneinanderpassen muss.

  • Profil (Verkauf nach 10cm)
  • Endstücke (immer zwei je Profil)
  • Reiter (nach 10 cm, multiplizieren Sie durch die Rillenzahl im Profil)
  • Verbinder (Sie brauchen so viele Verbinder, wie Rillen im Profil)

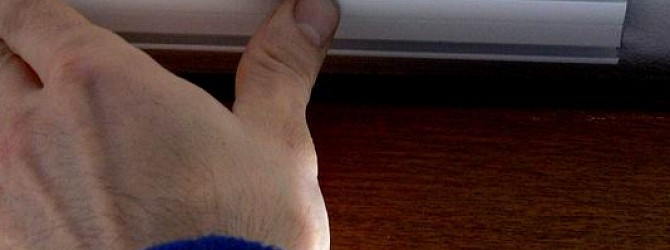

Alu-Schiene Twinx - Montageanleitung

  • In die Schiene bohren Sie in ca. nach 60 – 80 cm Abständen Öffnungen (erste Öffnung ca. 5cm vom Rand der Schiene).
  • An der Montagestelle legen Sie die Schiene zur Decke an, markieren Sie die Stelle, wo die Schiene anfängt. Sie messen von der Anrisslinie der Decke aus und bezeichnen die Punkte nach gleichen Abständen, übereinstimmend mit den Öffnungen in der Schiene (oder legen Sie die Schiene an und markieren Sie durch die gebohrten Öffnungen die Punkte für die Bohrung).
  • An diesen Punkten bohren Sie in die Decke die Öffnungen für die Dübel.
  • Mit Hilfe der Dübel und Schrauben befestigen Sie die Schiene an der Decke.
